Kartenthema auswählen
Kartenthemen

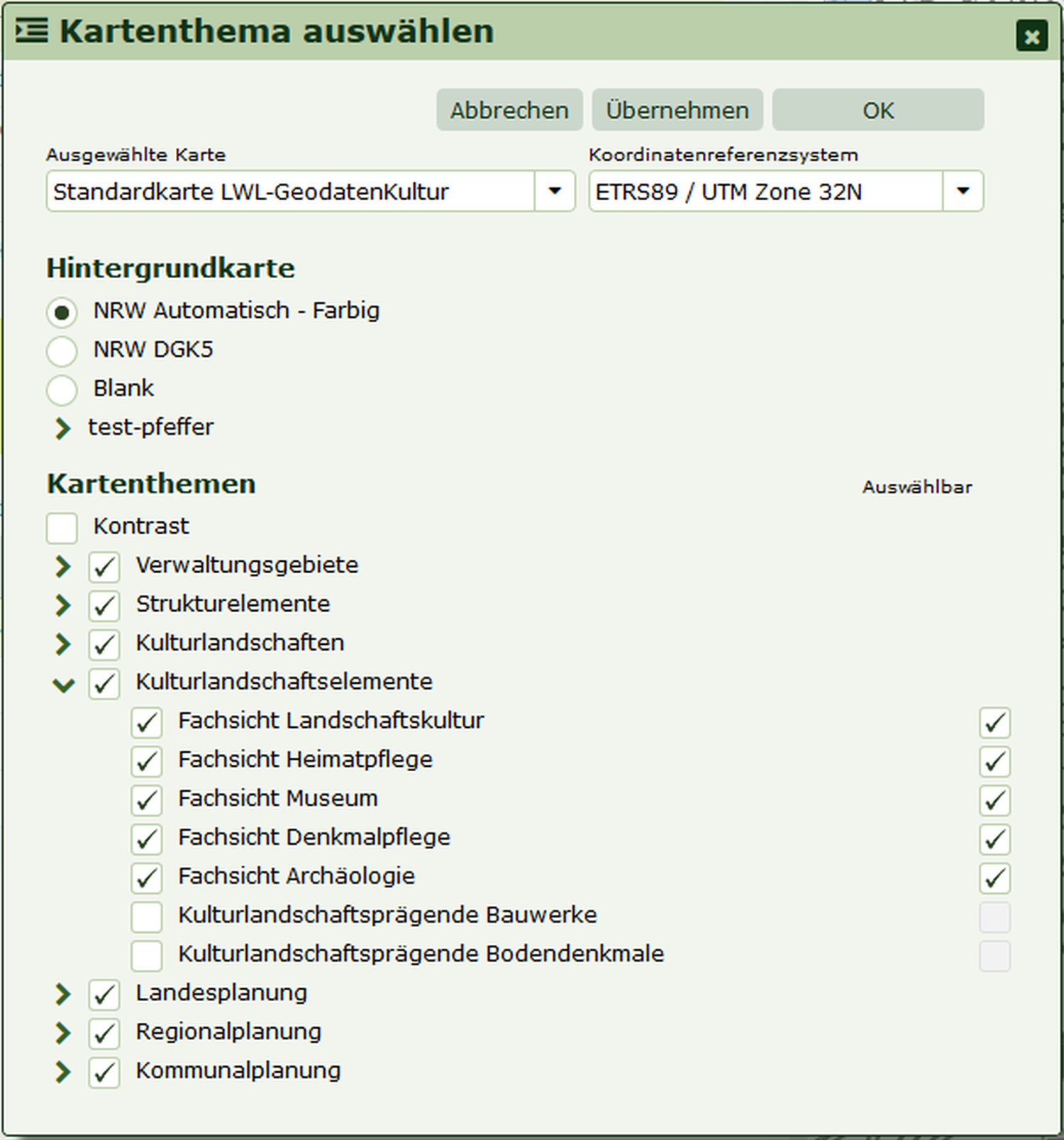

Die Schaltfläche Kartenthema auswählen öffnet eine Auswahlliste mit vordefinierten Kartenzusammenstellungen. Kartenzusammenstellungen enthalten verschiedene Hintergrundkarten und Kartenthemen (Layer) die individuell ein- und ausgeblendet werden können.
Im Drop down-Menü Ausgewählte Karte finden sich folgende Kartenzusammenstellungen:
- Standardkarte
- Öffentliche Karte
- Luftbildauswertung
- Historische Karten
- Umweltdaten der LANUV
- NRW und umliegende Länder
- Kulturlandschaftliche Fachbeiträge
- Kirchenbereiche
- Geologische Karten
Das Fenster enthält folgende Schaltflächen:
- Abbrechen schließt den Dialog ohne die Änderungen zu übernehmen. Bereits übernommene Einstellungen werden nicht verworfen.
- Übernehmen speichert die Änderungen. Die Karte wird im Hintergrund direkt sichtbar angepasst. Der Dialog wird nicht geschlossen.
- OK speichert die Änderungen und schließt den Dialog.
Darstellungs- und Auswahlmöglichkeiten
Gruppierte Kartenthemen
Kartenthemen können gruppiert sein. Ein Winkel vor dem Gruppennamen zeigt an, ob die Gruppe geschlossen (zeigt nach rechts) oder geöffnet ist (zeigt nach unten).
Kartenthemen können über die vorderen Kontrollkästchen einzeln oder gruppenweise ein- und ausgeschaltet werden. Es muss immer auch die Gruppe eingeschaltet sein, damit einzelne, untergeordnete Kartenthemen sichtbar sind.
Reihenfolge und Sichtbarkeit der Kartenthemen (Layer)
Alle Kartenthemen werden in der Reihenfolge entsprechend der Auflistung dargestellt. Zuerst die Hintergrundkarte, dann die Kartenthemen im Vordergrund, von oben nach unten. Abweichend von der üblichen Darstellung von Ebenen/Layern in anderen GIS oder Grafikprogrammen ist in Delos somit das unterste Kartenthema im Vordergrund.
Es kann immer nur eine Hintergrundkarte gewählt werden.

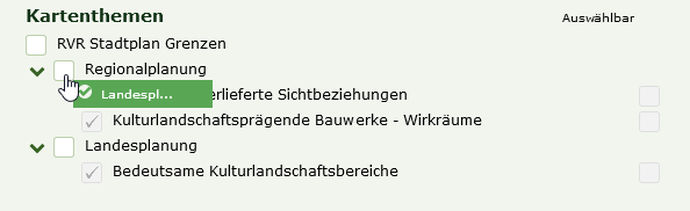

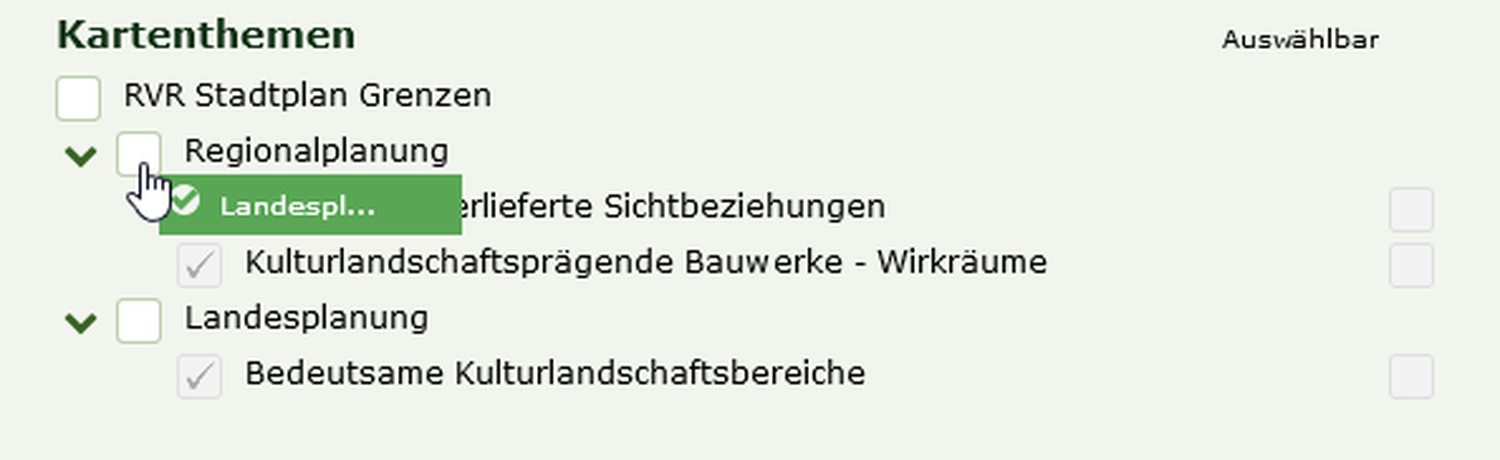

Die Reihenfolge der Kartenthemen (Layer) kann individuell verändert werden. Mit Klick auf ein Kontrollkästchen und gedrückter rechter Maustaste kann eine Gruppe oder ein Kartenthema verschoben werden. Dabei gelten folgende Regeln:
- Die Kartenthemen ohne Gruppe stehen immer vor allen Gruppen
- Es kann nur innerhalb einer Gruppe verschoben werden, nicht in eine andere Gruppe hinein.
- Gruppen können insgesamt verschoben werden (also Gruppe A vor Gruppe B)
Die Auswahl färbt sich grün, wenn die gewünschte neue Position gültig ist, andernfalls bleibt sie orange.
Auswählbare und abfragbare Objekte
Einige Kartenthemen enthalten auswählbare Objekte. Bei diesen Layern findet sich ein zweites Kontrollkästen ganz rechts, hinter dem Namen und der Beschreibung des Kartenthemas. Wird es aktiviert, können die Objekte im Kartenfenster angeklickt werden und verknüpfte Informationen (Attribute) abgefragt werden (z.B. Klara-Objekte, Flurstücksnummern).
Objekte können nur in sichtbaren/eingeschalteten Kartenthemen ausgewählt werden.
Koordinatenreferenzsystem auswählen
Im Fenster Kartenthema auswählen kann auch eingestellt werden, welches Koordinatenreferenzsystem genutzt werden soll. Diese Auswahl verändert nicht die Darstellung der Karte, sondern die Werte der Koordinatenanzeige im Kartenfenster.
